一、 设备动作原理

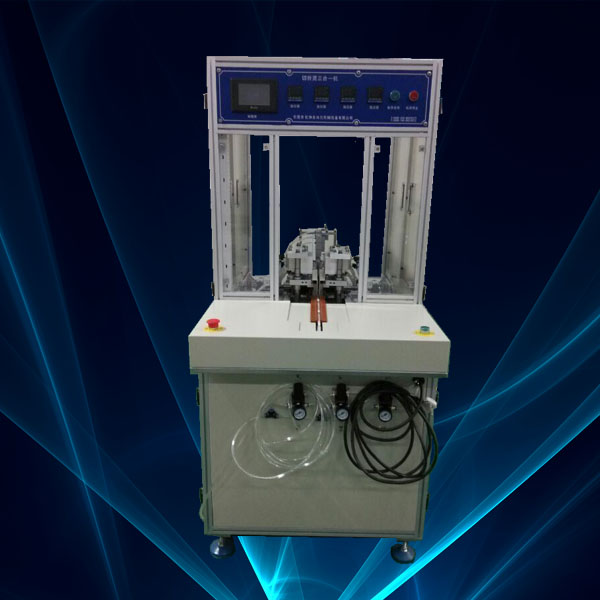

切折烫三合一成型机,用于电芯切边,折边,烫边成型三工序于一体的设备。
工作原理:该设备由四个机构组成,分别是电芯挡边机构,切边机构,折边机构,烫边机构;人工放料到同步皮带上,设备步进式运行,电芯经过切边,折边,烫边成型后,电芯从滑槽滑出。
二、 适用电芯
电芯长度:15~110mm
电芯宽度:8~100mm
电芯厚度:2.5~10mm(单坑有效厚度)
三、设备参数
名称 | 规格 | 名称 | 规格 |
运行效率 | 1.5个/秒 | 切刀寿命 | 150万次 |
输入电源 | AC220V | 功率 | 1.5KW |
输入气源 | 0.5Mpa-0.7Mpa | 切边精度 | ±0.2mm |
设备外型尺寸 | 1100X750X1650 | 重量 | 500KG |
四、设备运行环境
1.环境温度:10~40℃
2.相对温度:20~90%
3. 气源为无腐蚀性气体、液体、爆炸性气体
五、设备特性
1.折边是单折
2.切边精度高,切刀硬度达58度以上,切刀寿命达150万次以上
3.各机构连为一体同时调节进出,调节灵活方便
4.手动、自动运行模式
5.换型号调节为直线滑轨导向
6.烫边温度均可调节
7.触摸屏自动显示产量
8.产量2400PCS/h
